Máy sưởi ấm và làm mát sử dụng luân chuyển không khí

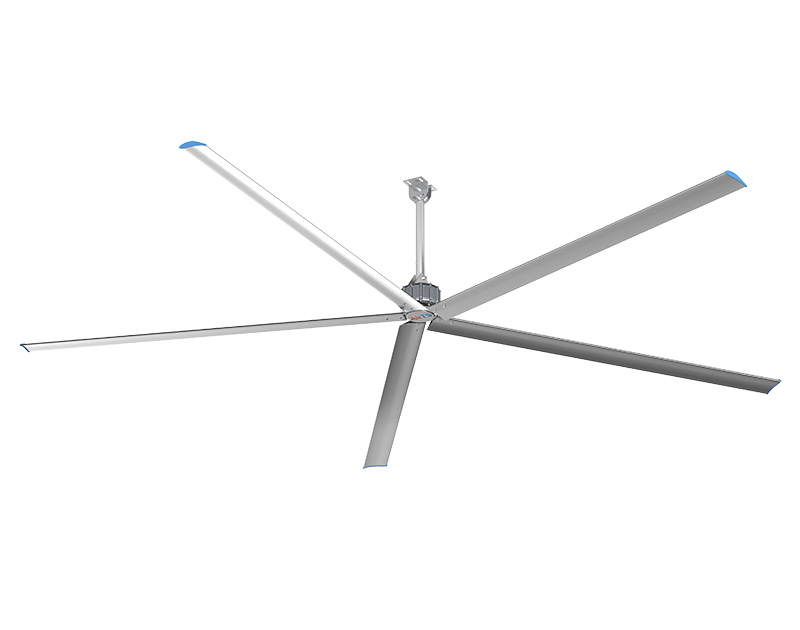

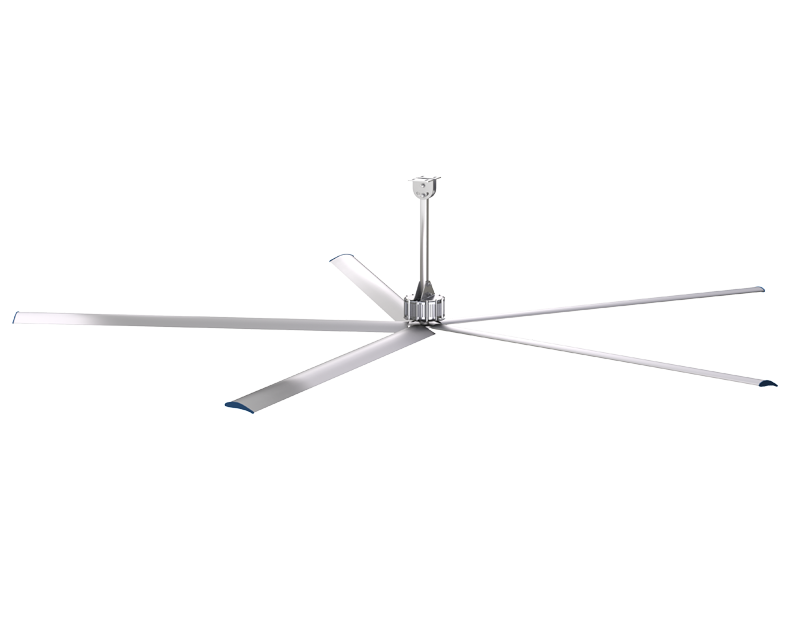

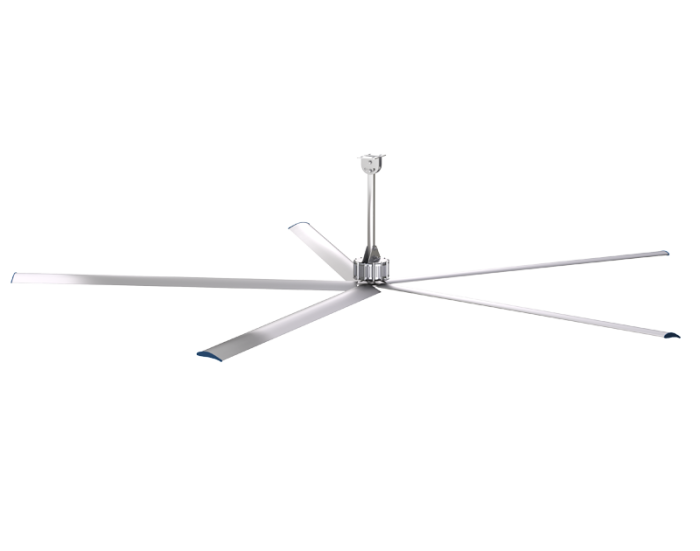

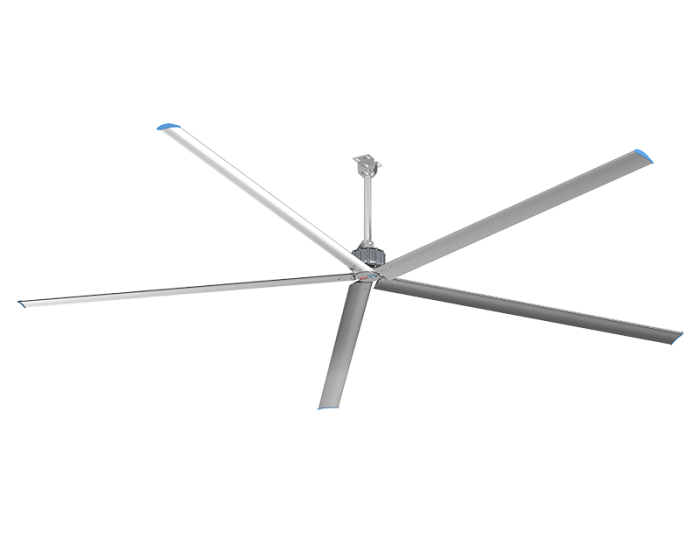

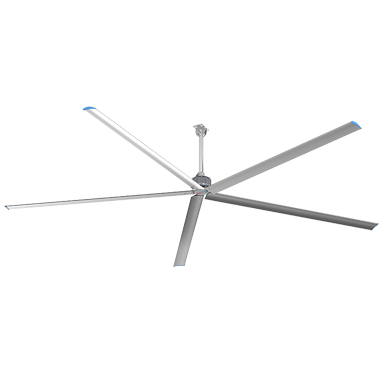

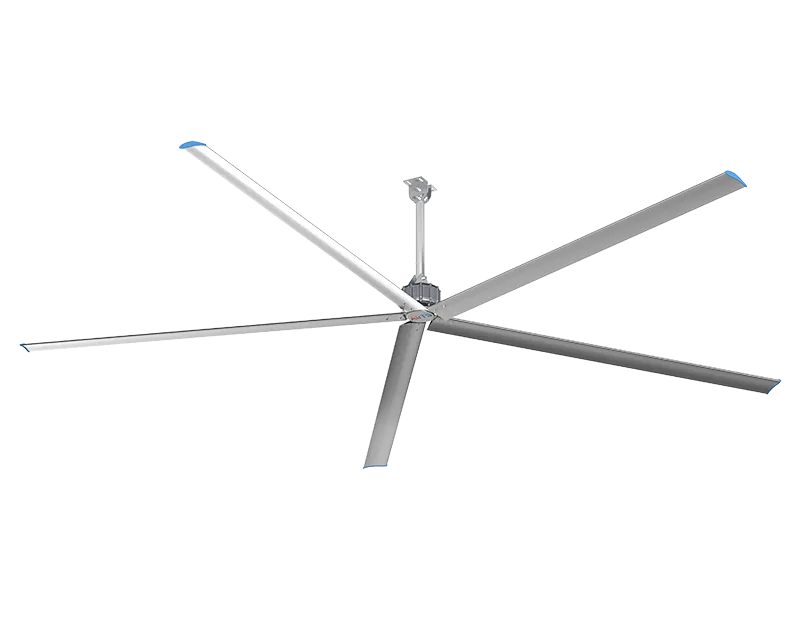

Quạt công suất lớn tốc độ thấp AirTS-F73

0 đã bán

  • Đường kính 7300 mm
  • Tiết kiệm năng lượng, độ ồn thấp
  • PMSM với rôto bên trong
Danh mục:

Mô tả

Nguyên lý hoạt động So sánh kỷ thuật Thông số Ứng dụng Tài liệu Liên hệ

Nguyên lý hoạt động

  • Động cơ điện làm quay các cánh quạt, tạo ra luồng không khí mạnh mẽ.
  • Nguyên lý hoạt động của nó dựa trên các nguyên lý của lực ly tâm và động lực học khí. Bên trong quạt là một động cơ điện truyền lực cho các cánh quạt thông qua một cơ chế truyền động.
  • Khi động cơ khởi động, nó làm các cánh quạt chuyển động, gây ra sự thay đổi trong không khí xung quanh và do đó tạo ra gió.
  • Các quạt tiết kiệm năng lượng dòng AirTS-F sử dụng các cánh quạt hình cánh, giúp giảm thiểu sức cản không khí và chuyển đổi hiệu quả năng lượng điện thành động năng của không khí.
  • Luồng không khí bao phủ một phạm vi vượt quá đường kính của quạt, đẩy luồng không khí theo chiều dọc xuống mặt đất, tạo thành một lớp không khí cao 1-3 mét trên mặt đất, do đó tạo ra một khu vực phủ sóng siêu lớn không chỉ giới hạn trong kích thước của quạt.

Tính năng

  • Tuổi thọ tăng hơn 20%
  • Cấp độ bảo vệ IP65
  • Nam châm vĩnh cửu chịu nhiệt 180°C
  • Hiệu suất năng lượng hàng đầu
  • Trọng lượng giảm 20%
  • Vòng bi thương hiệu nhập khẩu chất lượng cao

Chức năng & Tính năng

  • Gió tự nhiên 3D

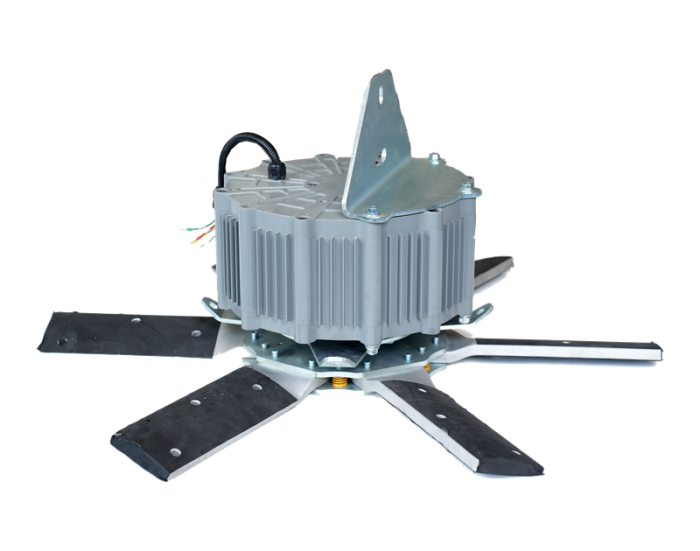

  • Động cơ PMSM với rotor bên trong
  • Bộ điều khiển núm vặn, màn hình hiển thị số
  • Tùy chọn điều khiển từ xa bằng ứng dụng di động
  • Tùy chọn hệ thống điều khiển không dây
  • Hỗ trợ liên kết điều khiển toàn bộ sản phẩm AirTS
  • Khu vực phủ sóng rộng
  • Tiết kiệm hơn 30% năng lượng khi sử dụng cùng máy điều hòa AirTS

So sánh kỷ thuật

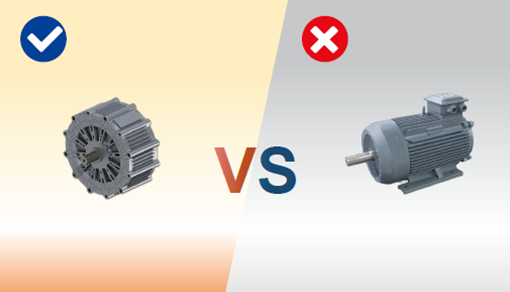

PMSM VS Gear Shifting Motor

Ưu điểm của động cơ PMSM:

A. Tiết kiệm năng lượng hơn
B. Cấu trúc đơn giản
C. Kích thước nhỏ hơn và trọng lượng nhẹ hơn
D. Độ ồn thấp
E. Dải tần số: 0-50Hz
F. Động cơ truyền động trực tiếp không cần bảo trì

Nhược điểm của động cơ chuyển đổi bánh răng:

A. Tiêu thụ điện năng nhiều hơn
B. Cấu trúc phức tạp
C. Kích thước lớn hơn và trọng lượng nặng hơn, tiếng ồn lớn
D. Dải tần số: 25-50Hz
E. Động cơ chuyển đổi bánh răng, cần thay thế bánh răng

PMSM VS Gear Shifting Motor

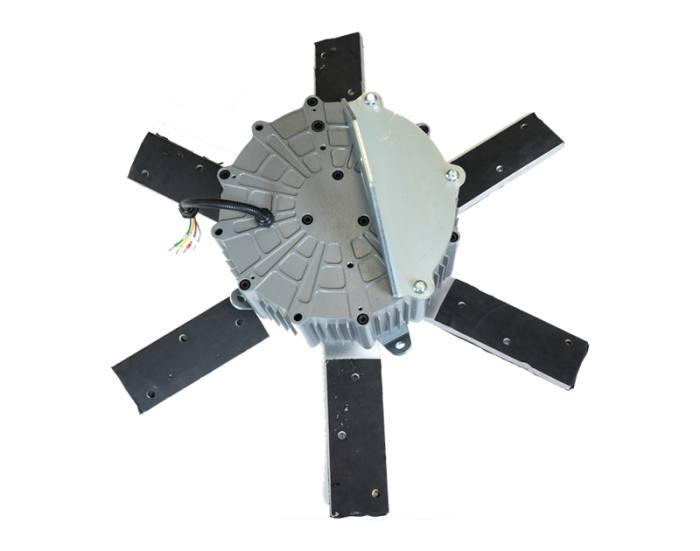

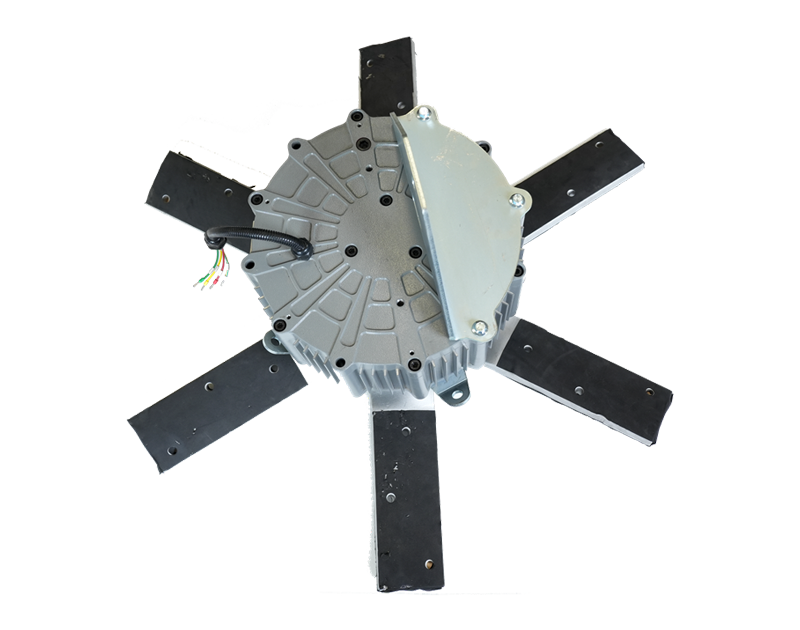

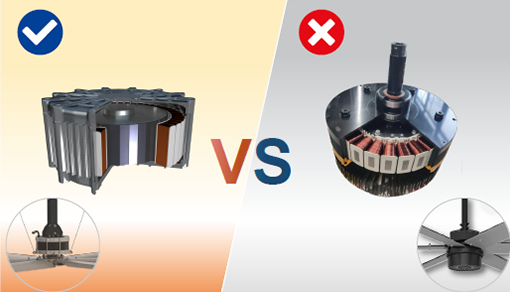

Ưu điểm của cấu trúc rotor bên trong:

A. Tản nhiệt tốt hơn: stator nằm bên ngoài (nguồn nhiệt).
B. An toàn hơn: các bộ phận quay chỉ bao gồm trục động cơ và cánh quạt.
C. Tuổi thọ dài hơn: thanh treo và động cơ có thể được tích hợp thành một khối, và vòng bi quay chỉ cần chịu trọng lượng của cánh quạt, mài mòn rất ít.
D. Hoạt động ổn định: thân động cơ và dây cáp thép cố định được gắn chặt vào tấm gắn động cơ, và động cơ không quay.

Nhược điểm của cấu trúc rotor bên ngoài:

A. Không tản nhiệt tốt: stator nằm bên trong (nguồn nhiệt).
B. Ít an toàn hơn: các bộ phận quay bao gồm cả thân động cơ và cánh quạt.
C. Tuổi thọ ngắn hơn: thanh treo đơn, diện tích chịu lực nhỏ và khả năng chịu tải nặng.
D. Dễ bị rung lắc: thanh treo chịu toàn bộ trọng lượng của quạt và mô-men xoắn sinh ra trong quá trình hoạt động.

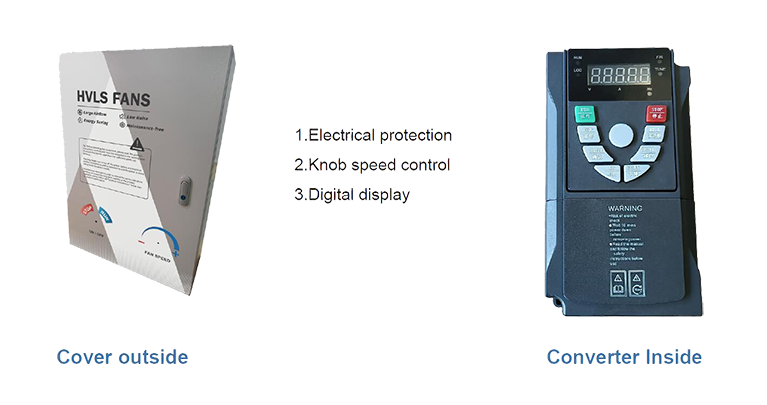

Điều khiển tiêu chuẩn

An toàn và đáng tin cậy hơn
Bảo vệ điện:
Nó có các chức năng bảo vệ, chẳng hạn như quá áp, dưới áp, mất điều chỉnh điện áp, quá tải, va chạm, quá nhiệt, sét đánh, bất thường, và liên kết cảnh báo, v.v.

Đèn báo chạy (RUN):
Khi đèn tắt, biến tần ở trạng thái tắt; khi đèn sáng, biến tần ở trạng thái chạy.
Điều khiển bằng bàn phím, điều khiển bằng đầu cuối và điều khiển từ xa (điều khiển giao tiếp) đèn báo (LOC):

  • Đèn LOC tắt: điều khiển khởi động và dừng bằng bảng điều khiển.
  • Đèn LOC sáng: điều khiển khởi động và dừng bằng đầu cuối.
  • Đèn LOC nhấp nháy: điều khiển khởi động và dừng bằng giao tiếp.

Đèn báo điều chỉnh, điều khiển mô-men xoắn, báo lỗi (TUNE):
Khi đèn sáng, nghĩa là nó đang ở chế độ điều khiển mô-men xoắn. Nếu đèn nhấp nháy chậm, nó đang ở trạng thái điều chỉnh. Nếu đèn nhấp nháy nhanh, nó đang ở trạng thái báo lỗi.

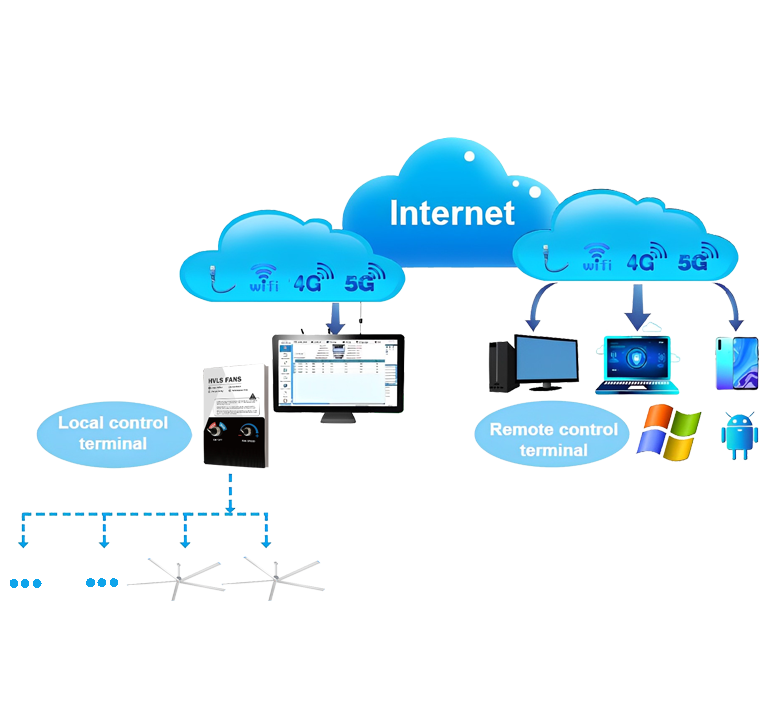

Hệ thống điều khiển IoT và điều khiển không dây tùy chọn

Điều khiển IoT bằng ứng dụng di động cho Android:

  1. Giám sát từ xa trạng thái hoạt động của quạt HVLS
  2. Thu thập và phân tích dữ liệu kịp thời
  3. Cảnh báo lỗi khi có sự cố xảy ra
  4. Hỗ trợ điều khiển nhóm khoảng 200 thiết bị

Hệ thống điều khiển không dây tùy chọn:

  1. Điều khiển không dây.
  2. Máy chủ có thể giám sát tất cả các thiết bị trong bán kính 1km
  3. Điều khiển tập trung nhiều thiết bị, điều khiển từng phần, điều khiển từng máy đơn lẻ
  4. Hỗ trợ điều khiển từ xa bằng ứng dụng di động
  5. Tiết kiệm năng lượng và giảm tiêu thụ chính xác, vận hành tự động
  6. Ghi lại dữ liệu, phân tích đa chiều
  7. Hỗ trợ liên kết điều khiển toàn bộ sản phẩm AirTS

Thông số

Tính năng Giá trị
Kiểu máy AirTS-F73
Số lượng cánh quạt 5
Đường kính 7300 mm
Phạm vi quay 15 – 55 RPM
Lưu lượng gió tối đa 15500 m³/phút
Điện áp 110/220/380 V
Tần số 50/60 Hz
Công suất động cơ 1.2 kW
Dòng điện định mức 2.7 A
Độ ồn 38 dB
Diện tích phủ sóng 1700 m²
Trọng lượng thân máy 135 kg

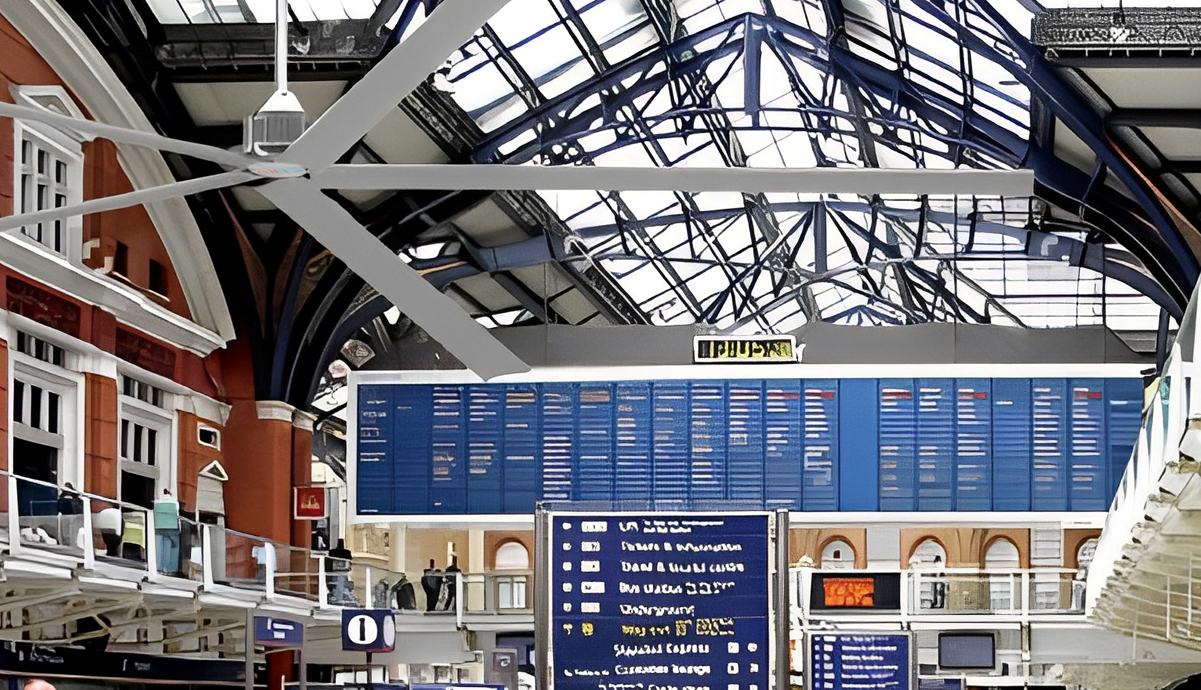

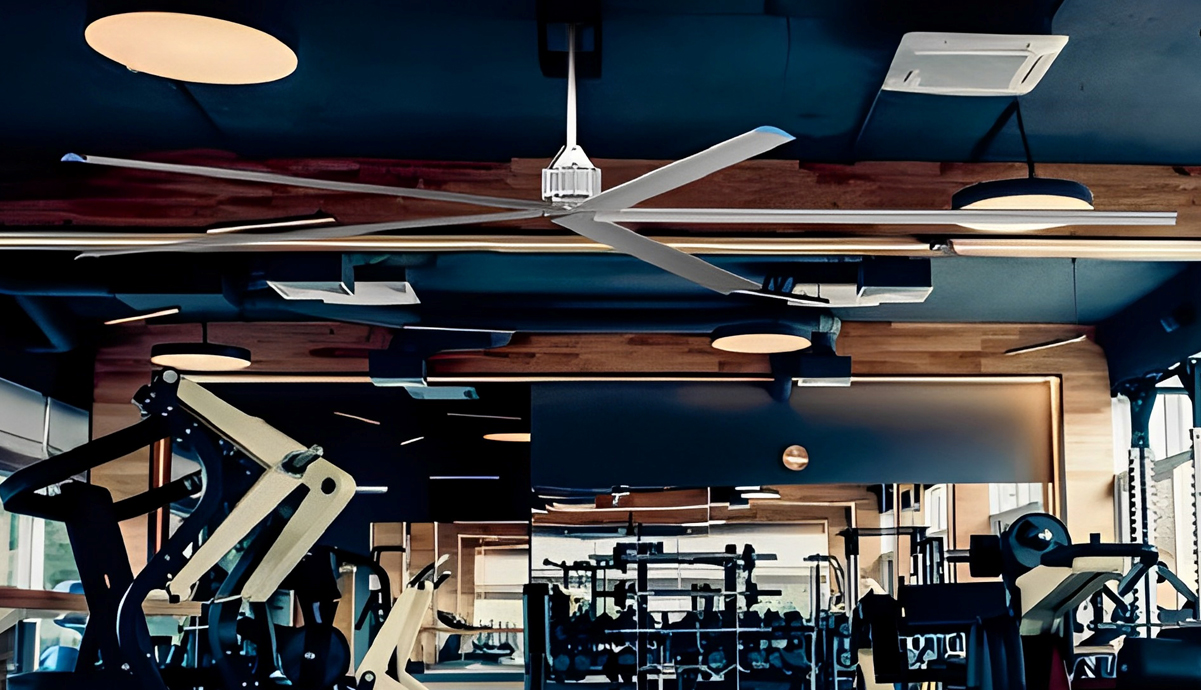

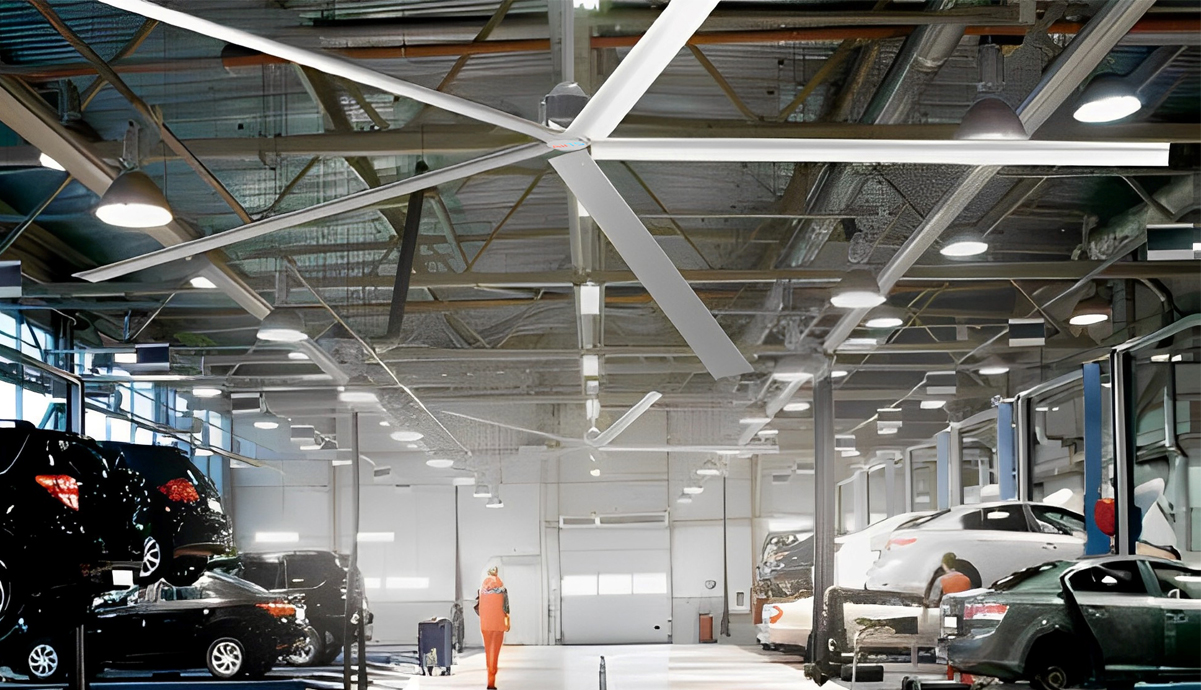

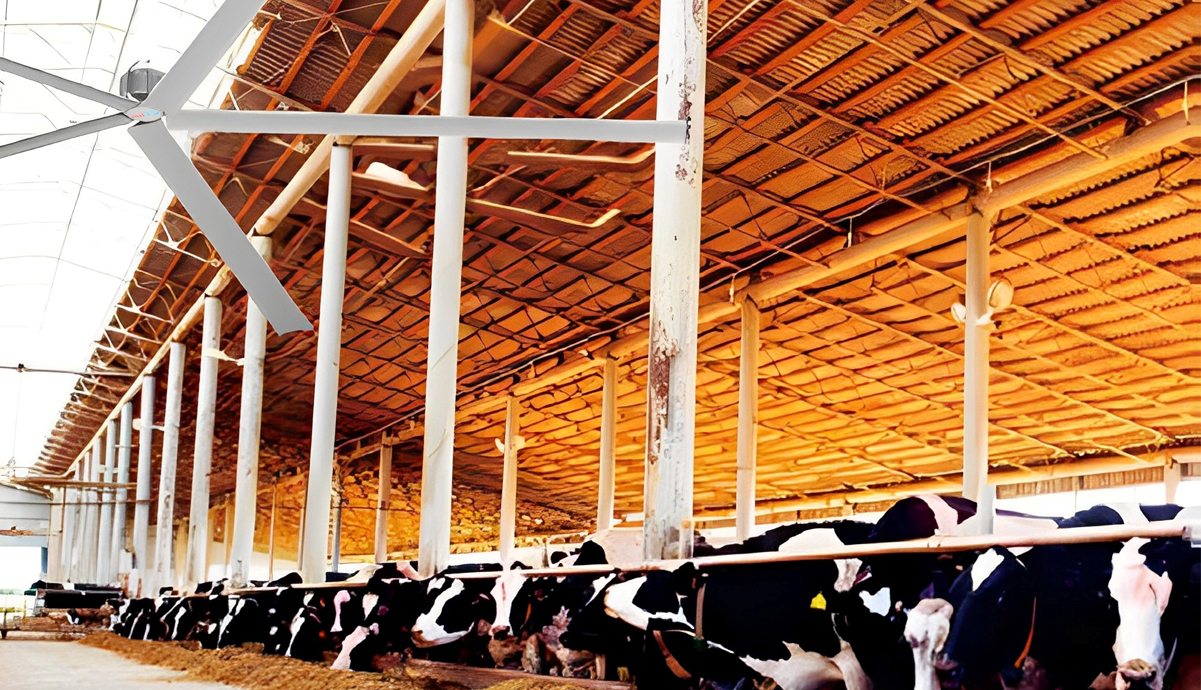

Ứng dụng
