Rèm gió cổng nóng
Hệ thống sưởi ấm khí đốt thu hồi nhiệt hàng đầu

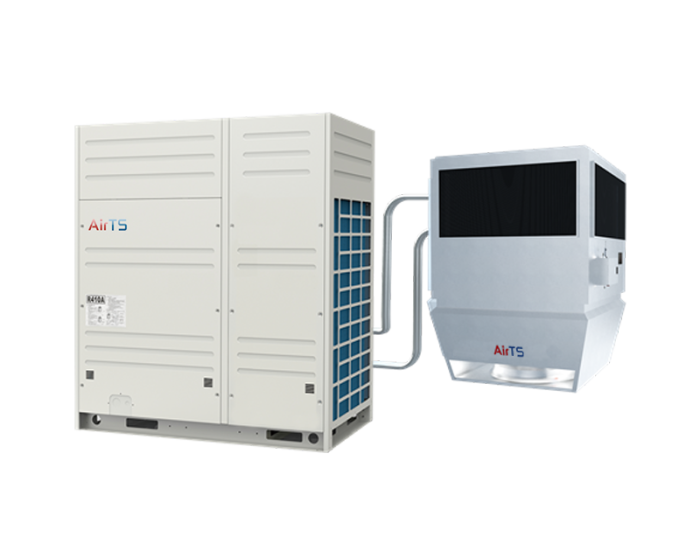

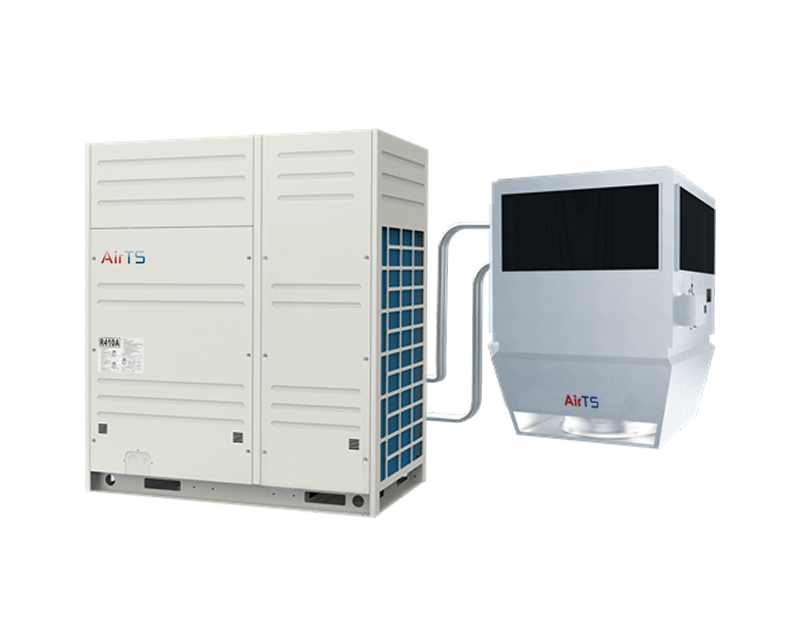

Cụm ngoài Tần số Biến đổi Dòng AirTS-AX

0 đã bán

  • Kiểm soát không dây
  • Chi phí đầu tư thấp
  • Siêu yên lặng
Danh mục:

Mô tả

Nguyên lý hoạt động So sánh kỷ thuật Thông số Ứng dụng Tài liệu Liên hệ

Nguyên lý hoạt động

  • Máy điều hòa không khí VRF, còn được gọi là "một-nhiều", là một loại hệ thống trong đó một dàn nóng được kết nối với một số dàn lạnh. Mỗi dàn lạnh có thể hoạt động độc lập hoặc được điều khiển cùng nhau. Hệ thống này có một dàn nóng được kết nối bằng đường ống với các dàn lạnh có các bộ phận như bộ trao đổi nhiệt ngoài trời, máy nén và các bộ phận khác. Dàn lạnh bao gồm quạt và các bộ phận làm mát trực tiếp. Sử dụng các đường ống, dàn nóng có thể cung cấp chất lỏng làm mát cho nhiều dàn lạnh. Nó kiểm soát sự lưu thông chất lỏng làm mát của máy nén và dòng chảy vào các bộ trao đổi nhiệt trong nhà khác nhau để đáp ứng nhu cầu làm mát và sưởi ấm trong nhà.
  • Nguyên lý hoạt động của hệ thống rất đơn giản: cảm biến nhiệt độ trong nhà điều khiển van trên đường ống làm mát dàn lạnh. Bằng cách điều chỉnh áp suất, hệ thống có thể điều khiển tốc độ máy nén của dàn nóng hoặc thay đổi chế độ hoạt động để điều chỉnh công suất làm mát theo tải.

Tính năng chính:

  • Tiết kiệm năng lượng đáng kể: Hệ thống tự động điều chỉnh tốc độ máy nén và lưu lượng môi chất lạnh để hoạt động hiệu quả hơn, giảm mức tiêu thụ năng lượng khi sử dụng nhẹ hơn và giảm chi phí tổng thể.
  • Thiết kế tiết kiệm không gian: Dàn nóng, thường được lắp đặt trên mái nhà, không chiếm thêm không gian. Chỉ với chất làm lạnh và ống nước, cách bố trí hệ thống có thể tiết kiệm chiều cao tòa nhà và chi phí so với hệ thống nước.
  • Lắp đặt dễ dàng và vận hành đáng tin cậy: So với các hệ thống nước tập trung, hệ thống nhiều đơn vị có thiết lập đơn giản, phù hợp với các hộ gia đình. Với ít thành phần hơn, hệ thống chạy đáng tin cậy và an toàn.
  • Đáp ứng các yêu cầu phòng khác nhau: Hệ thống có thể được bố trí để đáp ứng các nhu cầu phòng khác nhau. Trong một số thiết lập, trong khi một số thiết bị nguội đi, những thiết bị khác có thể nóng đồng thời. Vào mùa đông, hệ thống có thể làm mát khu vực này và sưởi ấm khu vực khác, giúp giảm tiêu thụ năng lượng và đáp ứng nhu cầu điều hòa không khí đa dạng.

Chức năng & Tính năng

  • Giám sát cảnh báo phòng chống té ngã
  • Hỗ trợ kiểm soát liên kết sản phẩm AirTS đầy đủ
  • Thu thập và phân tích dữ liệu làm việc
  • Lưới lọc tự làm sạch
  • Điều khiển thông minh không dây
  • Đơn vị tần số mô-đun ngoài trời
  • Tiết kiệm năng lượng, giảm đầu tư
  • R410A làm phương tiện

Thông số

 Mô-đun ngoài trời

Tính thường xuyên

 AirTS-

250AX

 AirTS-

280AX

 AirTS-

335AX

 AirTS-

400AX

 AirTS-

450AX

 AirTS-

500AX

 AirTS-

560AX

 AirTS-

615AX

 AirTS-

670AX

 AirTS-

730AX

 AirTS-

785AX

 AirTS-

850AX

 AirTS-

900AX
 Quyền lực HP số 8 10 12 14 16 18 20 22 24 26 28 30 32
 Nguồn cấp Hệ thống ba pha và năm dây 380V3N 5%~50HZ
*1 Công suất làm lạnh định mức kW 25,2 28,5 33,5 40 45 50,4 56 61,5 68,5 73,5 78,5 85 90
*2 Công suất sưởi định mức kW 27 31,5 37,5 45 50 56 63 69 75 81,5 87,5 95 100
 Tiêu thụ điện năng định mức làm mát kW 5,45 6,75 8,4 10:25 12.1 13,5 16 17,87 18,6 19:27 20,95 22,85 24h65
Sưởi kW 5,41 6,6 8.3 28/10 12.15 13.6 15,6 17.3 17,6 19.01 20,55 23.05 24.15
 Kích thước máy L×W×H mm 930×860×1690 1240×860×1690 1500×860×1690 1900×860×1690
 APF 5.3 5 4,9 4,9 4,8 4,7 4,75 4,7 4,5 4.6 4.6 4,55 4,5
 Luồng khí tuần hoàn tiêu chuẩn m3 / giờ 12000 13980 25800 27000
*3 Âm thanh vận hành dB 56 56 57 59 60 61 62 62 62 62 63 64 64
 Kích thước đường ống tại chỗ Ống lỏng mm φ9,52 φ9,52 φ12,70 φ12,70 φ15,88 φ19,05
Ống dẫn khí mm f22.23 f22.23 φ25,40 φ28,58 φ28,58 φ31,75
 Cân nặng Kilôgam 220 225 230 285 290 298 345 370 375 450 455 460 465
 chất làm lạnh Tên R410A
Khả năng làm đầy khép kín Kilôgam số 8 số 8 số 8 10 10 10 14 14 14 16 20 20 21
 Phạm vi chạy làm mát °C DB -5~56°C -5~56°C
Sưởi °C WB -5~26°C -5~26°C
*4 Dòng dây cầu chì tối đa MFA MỘT 20 25 32 40 40 50 63 63 63 80 80 80 80
*4 Dòng điện tối thiểu MCA MỘT 17,6 21.7 28,4 35,2 40,2 48,1 51 54 55 66 68 70,1 72
 Lưu ý: Có thể lắp ráp các module, tổng công suất làm lạnh tối đa khi lắp ráp là 64HP.
 1. Công suất làm mát danh nghĩa được xác định theo các điều kiện sau: Nhiệt độ trong nhà :27,0oC DB/19,0oC WB, nhiệt độ ngoài trời: 35,0oC DB,
chiều dài ống tương đương: 10m, chênh lệch độ cao: 0m;
2. Công suất sưởi ấm danh định được xác định theo các điều kiện sau: Nhiệt độ trong nhà: 20,0oC DB, nhiệt độ ngoài trời 7,0oC DB/6,0oC,
chiều dài ống tương đương 10m, chênh lệch độ cao: 0m;
3. Độ ồn được kiểm tra trước khi giao hàng. Trong quá trình sử dụng thực tế, độ ồn đo được có thể khác với giá trị được chỉ định trong bảng;
ở chế độ yên tĩnh vào ban đêm, tiếng ồn giảm 5-8dB
4. Chọn cầu chì hoặc cầu dao theo MFA và chọn thông số kỹ thuật nối dây

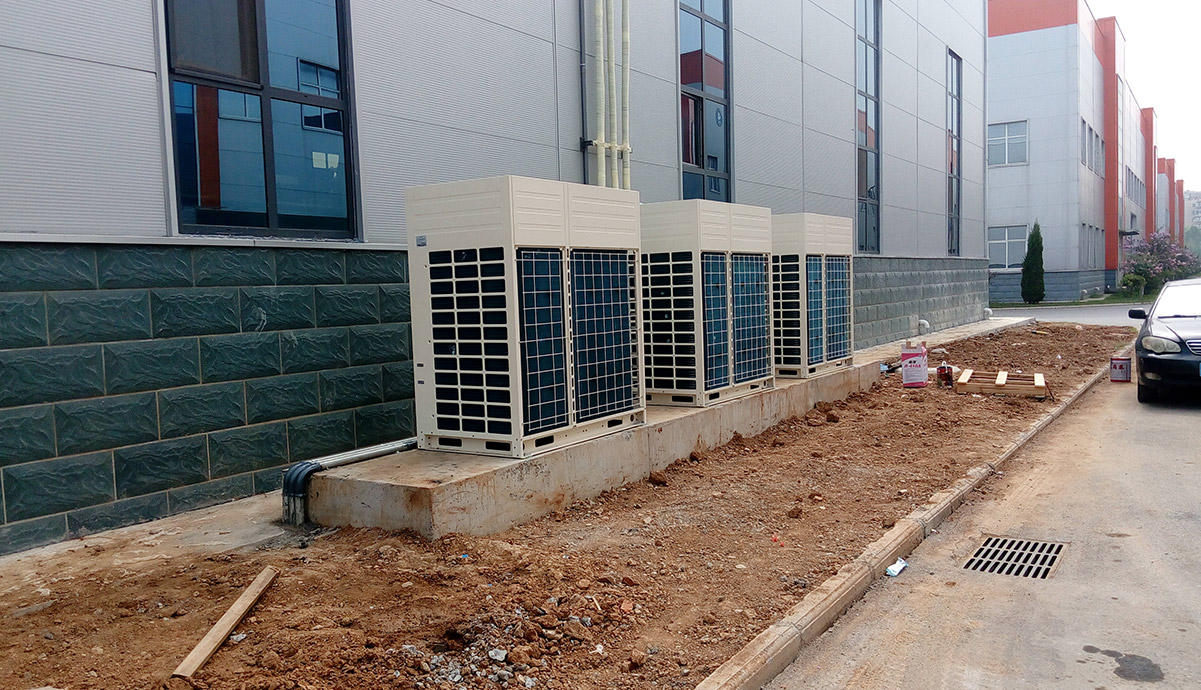

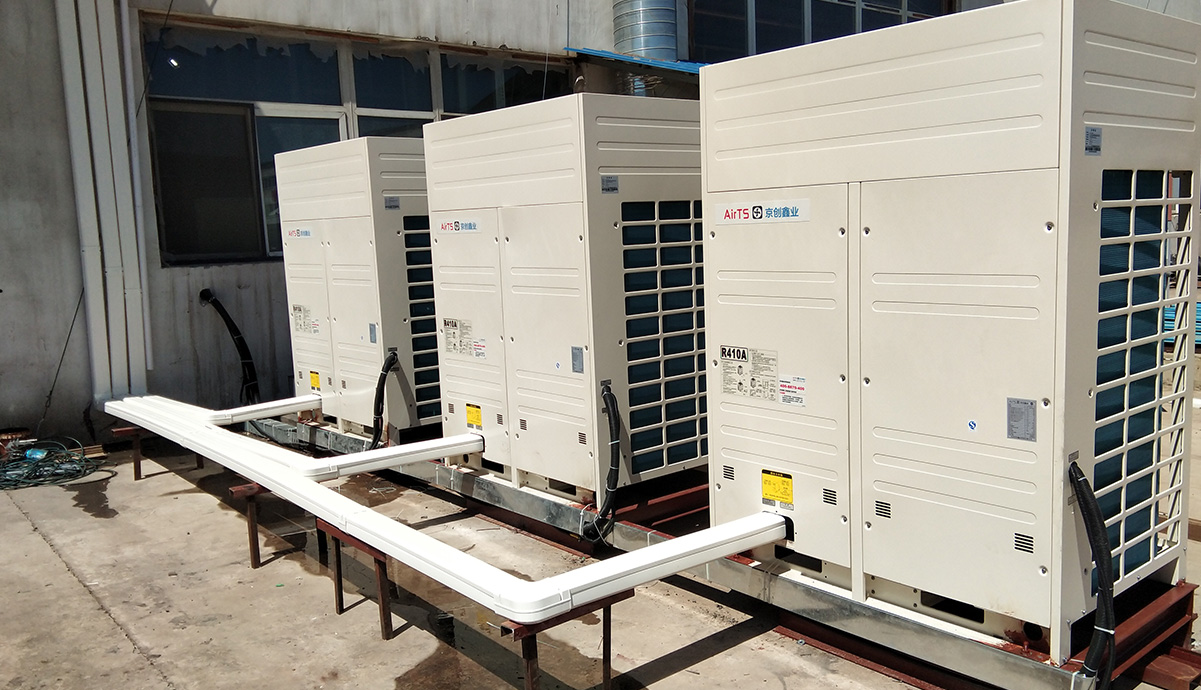

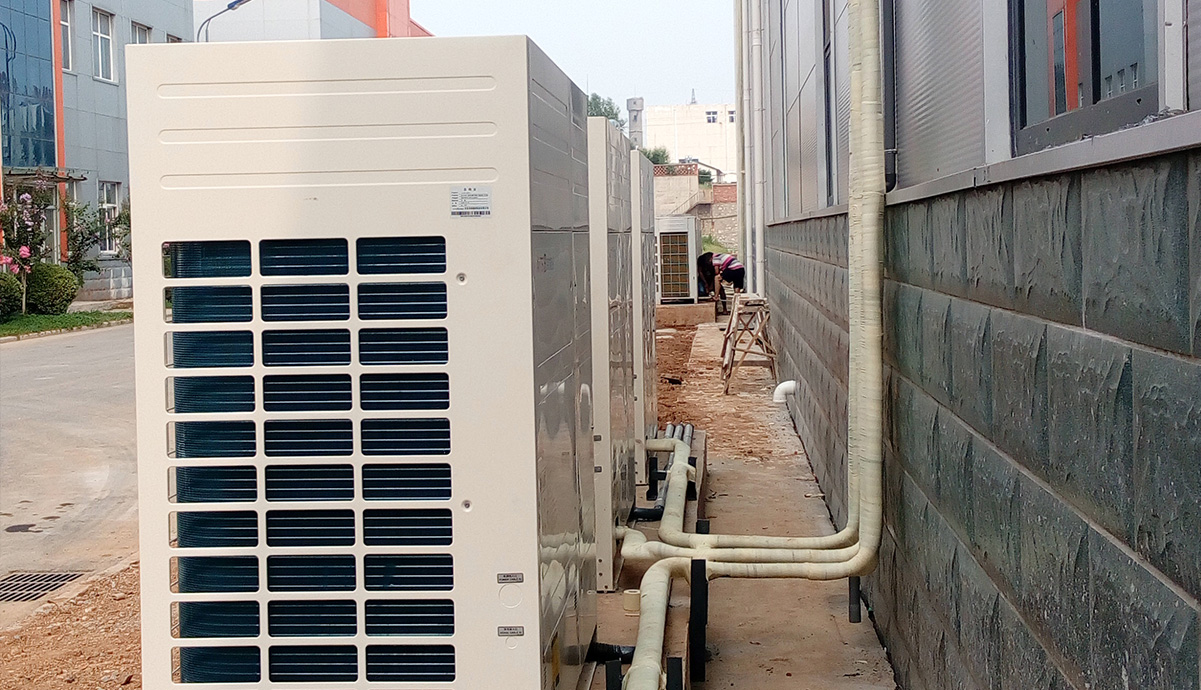

Ứng dụng
